結構及應用
3MP保護器由帶有端子的金屬外殼、雙金屬感溫片、接片、動觸點、絕緣紙、靜觸點、S型電熱絲、底板組成。在電流作用下S型電熱絲發熱，其熱量驅動雙金屬感溫片動作，使得雙金屬片表現出較高熱靈敏度和電流靈敏度，特別當電機堵轉能起到快速斷電的效果，當溫度下降到一定溫度時，保護器適用電壓120VAC和250VAC，3MP廣泛應用于世界各地的洗衣機、洗碗機、干燥器、吸塵器、料理機、果汁機、環形變壓器及工業電機中應用中3MP靈敏的電流特性允許將電機保護器位置移到繞組外部，為電機制造商提供了安裝空間設計的靈活性。
3MP-P保護器是在3MP保護器外殼面設置了一個1kΩ以上的PTC熱敏電阻。PTC一面與外殼面通過鋼卡與有效接觸另一面與通過鋼卡與底板導通。使得PTC與3MP兩觸點并聯。當保護器在溫度和電流作用下斷開后，PTC通電發熱，其熱量通過外殼傳遞到雙金屬片，使得雙金屬片保持?jǐn)嚅_狀態。只有切斷電源，PTC斷電不發熱冷卻后保護器才能復位，實際現了手動復位功能，使得保護器使用更加安裝，該保護器廣泛吸塵器、園林工具、果汁機、料理機。
只需向我們提供有關特定電流和溫升參數、安裝條件等，我們將選擇匹配的3MP電機保護器和為您提供樣品。常勝電器作為保護器行業的領先者，具有完備電機選試驗室。有專人為與客戶配合進行選型試驗，研發最佳解決方案、在最快速度提供低成本的保護器，以提高客戶競爭優勢
保護器使用時依據客戶使用需要配有相應的絕緣套管

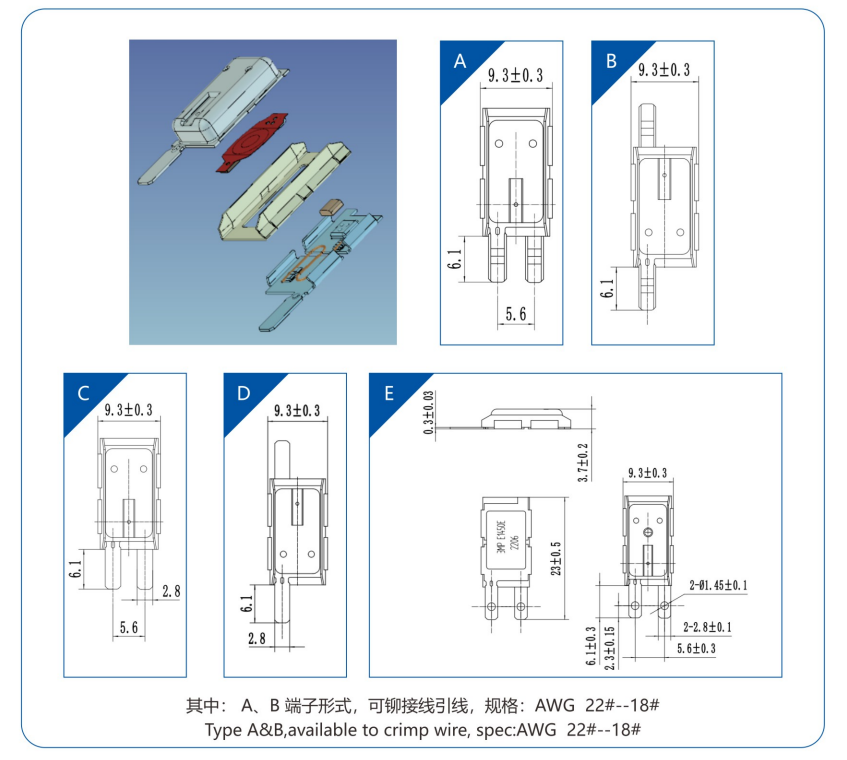

產品結構與尺寸
認證
UL TUV CQC
觸點容量
AC250V28A 500次
AC250V18.5A 1500次
AC125V18.5A 15000次

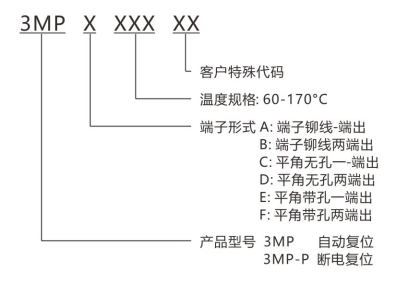

型號規格說明
技術參數
·動作溫度:60-170°C每5°C為一檔
·動作溫度精度:±5K
.最高環境峰值溫度:200°C
.長期工作最高環境溫度:T-Open +20°C
.在25°C環境下首次動作時間:4-10s或按客戶要求執行

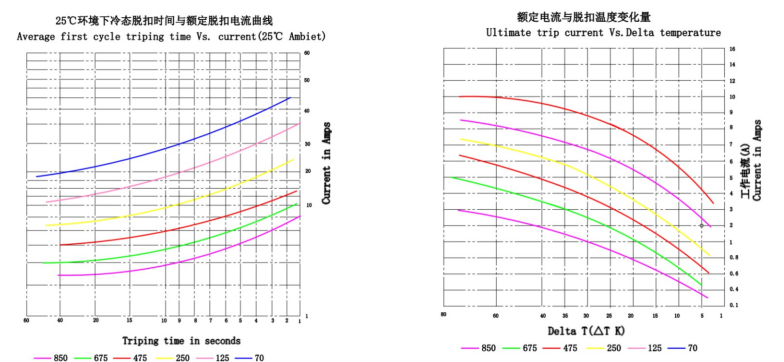

電流特性圖
